  分析网架结构工程的一般计算原则

  一般计算原则

  第1.1条 网架结构应进行在外荷载作用下的内力、位移计算,并应根据具体情况,对地震、温度变化、支座沉降及施工安装荷载等作用下的内力、位移进行计算。

  对非抗震设计,荷载及荷载效应组合应按国家标准《建筑结构荷载规范》GBJ 9—87进行计算,在截面及节点设计中,应按照荷载的基本组合确定内力设计值;在位移计算中应按照短期效应组合确定其挠度。

  对抗震设计,荷载及荷载效应组合应按国家标准《建筑抗震设计规范》GBJ 11—89确定内力设计值。

  网架结构的内力和位移可按弹性阶段进行计算。

  第1.2条 网架结构的外荷载按静力等效原则,将节点所辖区域内的荷载集中作用在该节点上。结构分析时可忽略节点刚度的影响,假定节点为铰接,杆件只承受轴向力。当杆件上作用有局部荷载时,应另考虑受弯的影响。

  第1.3条 网架结构根据跨度大小、网架类型及工程情况可分别按下列规定选用不同方法进行内力、位移计算:

  一、空间桁架位移法 适用于各种类型、各种支承条件的网架计算;

  二、交叉梁系差分法 可用于跨度在40m以下的由平面桁架系组成的网架或正放四角锥网架的计算;

  三、拟夹层板法 可用于跨度在40m以下的由平面桁架系或角锥体组成的网架计算,此法可考虑剪切变形和刚度变化的影响;

  四、假想弯矩法 可用于斜放四角锥网架、棋盘形四角锥网架的估算。

  第1.4条 网架结构的支承条件,可根据支承结构的刚度、支座节点的构造情况,分别假定为二向可侧移、一向可侧移、无侧移的铰接支座或弹性支承。

  第2节 简化计算法

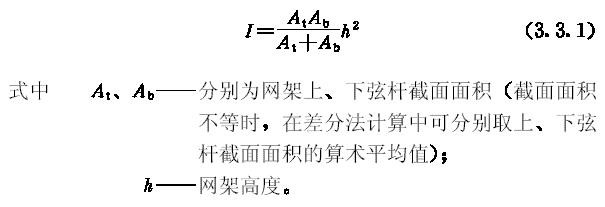

  第2.1条 由平面桁架系组成的网架结构和正放四角锥网架结构,经过惯性矩的折算,可简化为相应的交叉梁系,用差分法进行内力、位移计算。梁的折算惯性矩I可按下式计算:



网架结构工程


  第2.2条 由平面桁架系组成的网架,当采用交叉梁系差分法分析时,其网架弯矩和杆件内力可按下列公式计算:

  第2.3条 由平面桁架系或角锥体组成的网架结构,可简化为正交异性或各向同性的平板按拟夹层板法进行内力、位移计算。

  第2.4条 对于两向正交正放、正放四角锥、正放抽空四角锥等三种网架,当平面形状为矩形、周边简支时,拟夹层板法的弯矩和挠度可按下列公式计算:

  当上弦、下弦、斜杆、竖杆等各类杆件截面面积不等时,可分别取其截面面积的算术平均值。
